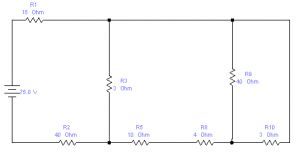

Sveiki , gavau tokią užduotį apskaičiuoti sroves ir įtampas kiekviename rezistoriuje, kiek moku tai susiprastinau schemą sužinojau bendrą varžą , pagal užduotį buvo duota P=100W iš jo gaunu stiprį ir tuo pačiu elektrovaros voltus, pirmų R1 ir R2 tai apskaičiuoju , bet kaip toliau....
Kaip sakoma teko pakasti giliau ir štai kas gavosi , gal kam pravers
R9-10=R9*R10/(R9+R10)=40*3/(40+3)=0.279
R5-10=R5+R8+R9-10=10+4+0.297=16.79
R3-10=R3*R5-10/( R3+R5-10)=3*16.79/(3+16.79)=2.545
Re=R1+R2+R3-10=15+40+2.545=57.545
P=100W
I=√P/R = √100/57.545=1.318A
U=I*R=1.318*57.545≈75.85V
Įtampos ir srovės stipriai rezistoriuose
I=I1=I2
U1=I1*R1=1.318*15=19.77V
U2=I2*R2=1.318*40=52.72V
U=U1 +U2 +U3
U3=U-U1-U2 =75.85-19.77-52.72=3.36V
I3=U3/R3=3.36/3=1,12A
I5=I-I3=1,318-1,12=0,198A
U5=I5*R5=0.198*10=1.98V
I5=I8
U8=I8*R6=0.198*4=0,792V
U9=I5*R9-10=0.198*0.279=0.0552V
I9=U9/R9=0.0552/40=0.00138A
I10=I5-I9=0.198-0.00138=0.1966A
U10=I10*R10=0.1966*3=0.5898V
Galių balansas
P1=U1*I1=19.77*1.318=26.056
P2=U2*I2=52.72*1.318=69.484
P3=U3*I3=3.36*1.12=3.763
P5=U5*I5=1.98*0.198=0.392
P8=U8*I8=0.792*0.198=0.156
P9=U9*I9=0.0552*0.00138=0.000076
P10=U10*I10=0.5898*0.1966=0.1159
∑P=P1+P2+P3+P5+P8+P9+P10
∑P =26.056+69.484+3.763+0.392+0.156+0.000076+0.1159=99.966
