Elektros grandinės supaprastinimas

Fizika Peržiūrų skaičius (378)

Sveiki, reiktų pagalbos supaprastinti elektros grandinę ekvivalentumais. reiktų predėti nuo R6 lygiagrečiai su R1? Ar galima R1 ir R2 nuosekliai? jei įmanoma paaiškinkit plačiau kaip žalesniam kaip vyksta su tais ekvivalentumais ir į ką reikia atkreipti dėmesį. AČIŪ
http://www.part.lt/img/39a3b8d705cc028a0523bb842e87d284623.png

0

sveikas. gal ir vėlokai atsakymas, bet gal pravers kam.

https://www.ematematikas.lt/upload/images/1553373800_4860.jpg

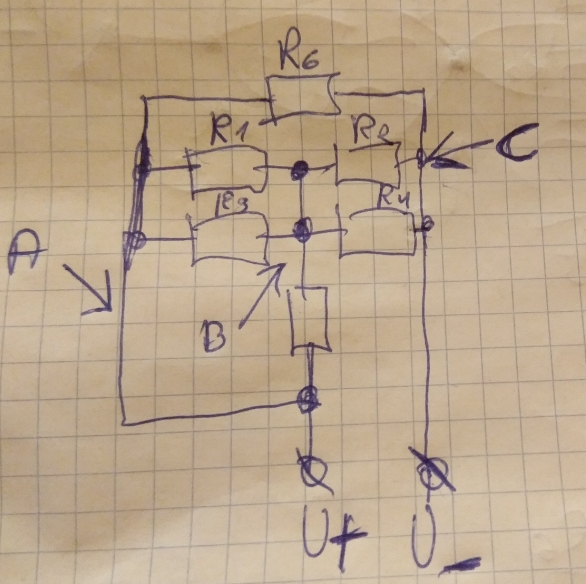

taigi turim schemą. Galime pastebėti, kad visi komponetai sueina į tris taškus: A, B, C. Kad būtų paprasčiau persistatom schema atžvilgiu pliuso ir minuso.

https://www.ematematikas.lt/upload/images/1553374035_4860.jpg

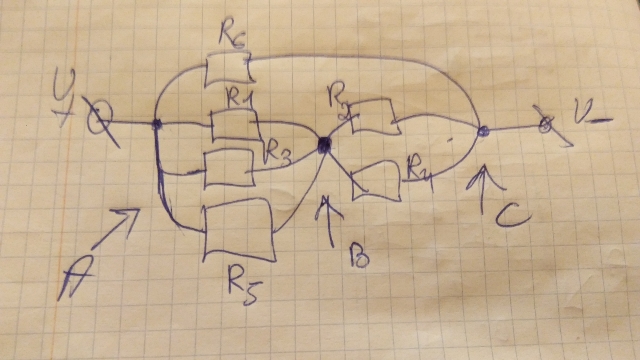

Dabar lengva pastebėti, kurie komponentai yra jungti lygiagrečiai, o kurie nuosekliai. Taigi R1, R2, R5 išeina iš to pačio taško, tad imam ekvivalentu R125, taipat R2 ir R4 į R24. Persideliojam schemą.

https://www.ematematikas.lt/upload/images/1553374286_4860.jpg

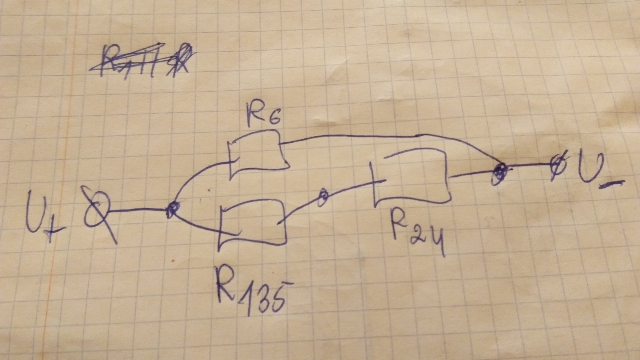

toliau matom nuoseklų R135 ir R24 jungimą. Dedam ekvivalenta R12345


https://www.ematematikas.lt/upload/images/1553374391_4860.jpg

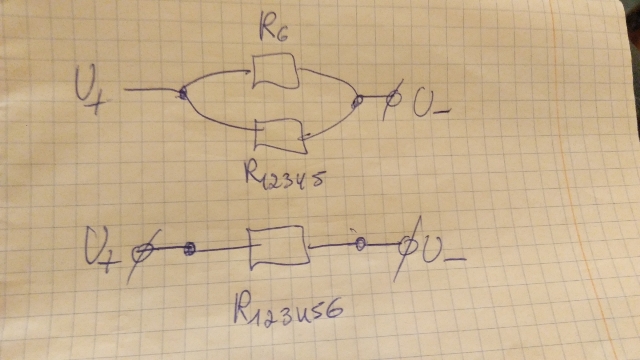

Taigi esmė, kad išėję iš vieno taško komponentai ir suėję į kitą bus lygiagretūs. Jei komponento išėjimas sueina su kito įėjimu bus nuoseklūs.
