Uzdavinys su kirchofo taisyklemis

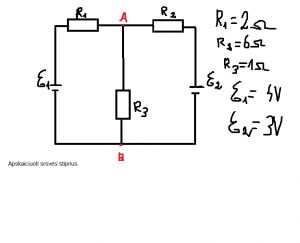

Sveiki, kazkaip uzsimirso tos Kirchofo taisykles, o turiu uzdavini:



Gal galit kas sudaryti lygtis, jei suprantat? Formules galiu ir pats issivesti, tik reikia pagalbso su lygtimis: I = Io * n ;  I1+I2 ... = 0 etc

O dieve, čia net ne fizika.

Aha, cia biologija ^

Koročia, pažymėk tas sroves kaip nori (bent jau mums taip sako dėstytuvas) ir skaičiuokis: įėjusių ir išėjusių į mazgą srovių algebrinė suma lygi nuliui. Tuomet dar ir antrą dėsnį pritaikyk su tais kontūrais: kontūrų srovių ir atitinkamų varžų sandaugų algebrinė suma lygi elektrovarų, esančių tame kontūre algebrinei sumai. Lievas tas Kirkofas, man jis nepatink.

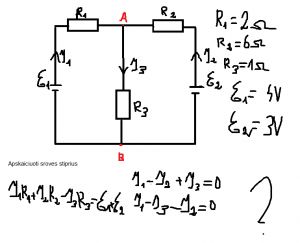

Like this?

Žymėkis, kad įėjusi srovė bus su ,,+" ženklu, o išėjusios - su ,,-", tada bus aiškiau, nes matau, kad iš vieno pirmoji srovė išeina, o į kitą įeina, bet abiejose lygtyse ženklai sutampa, nors turėtų būti skirtingi. Ir kontūro apėjimo kryptį pažymėk, (aš tai nelabai moku juos žymėtis, nes nežinau, kaip ten reikia juos pravesti), bet suprasti antrojo K.D. realizavimo negaliu, nes nematau apėjimo krypties.
